Montage d'une lunette de tir

Guide adapté à toutes les carabines possédant un rail de montage (air comprimé, co2, 22lr...)

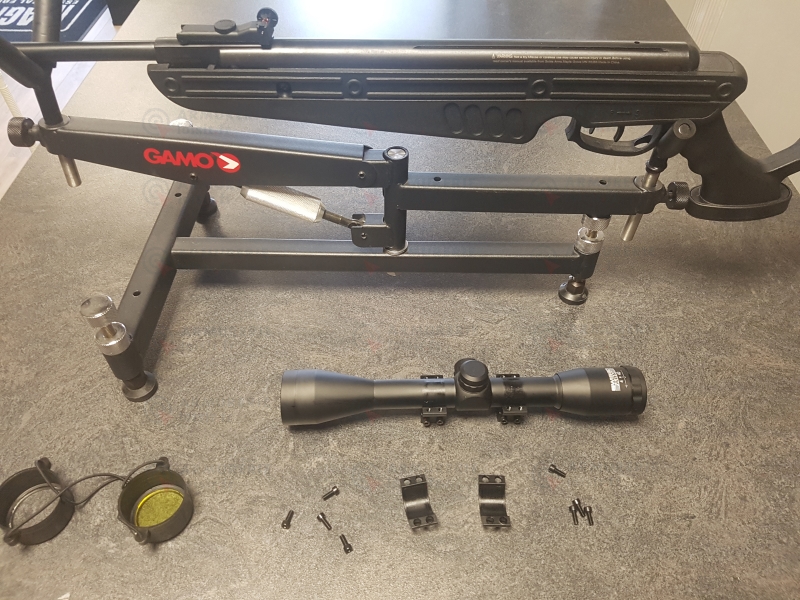

Etape 1: Dévissez les anneaux de montage de la lunette

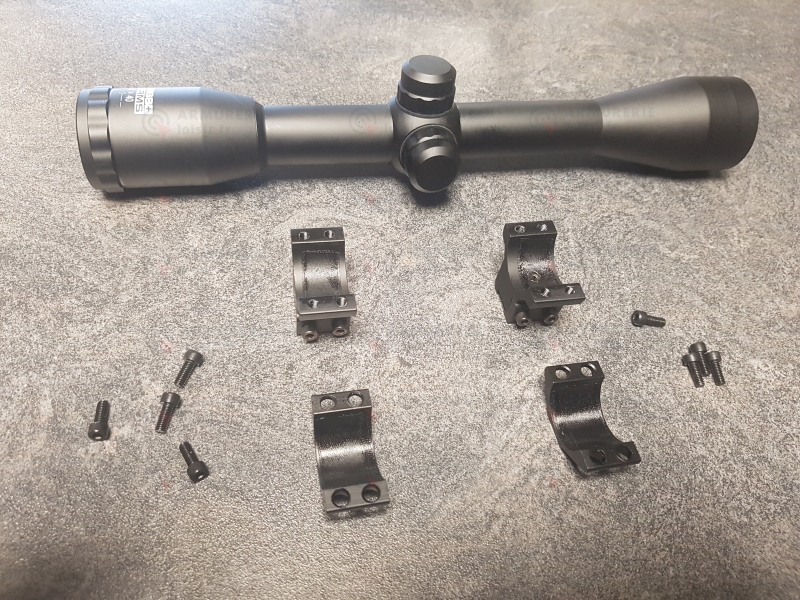

Etape 2: Déposez les anneaux de montage de la lunette

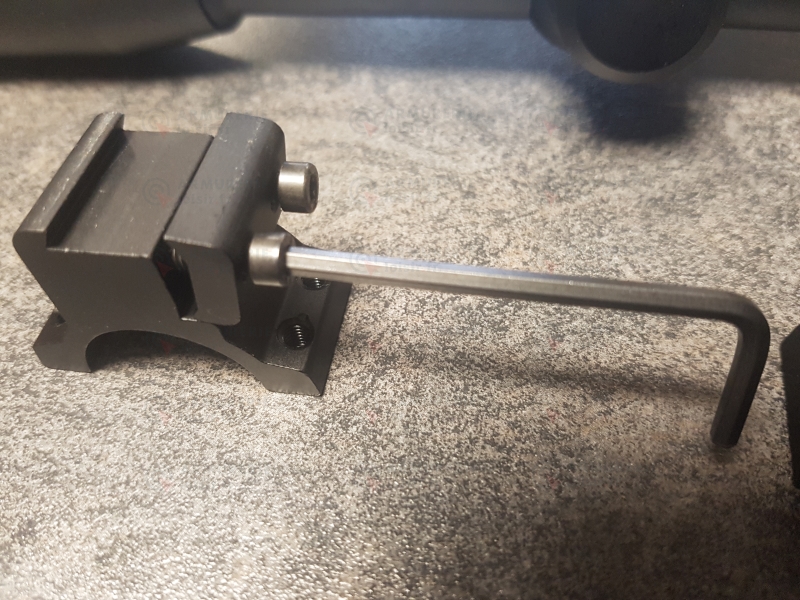

Etape 3: Désserez les machoires des parties basses des anneaux de montage

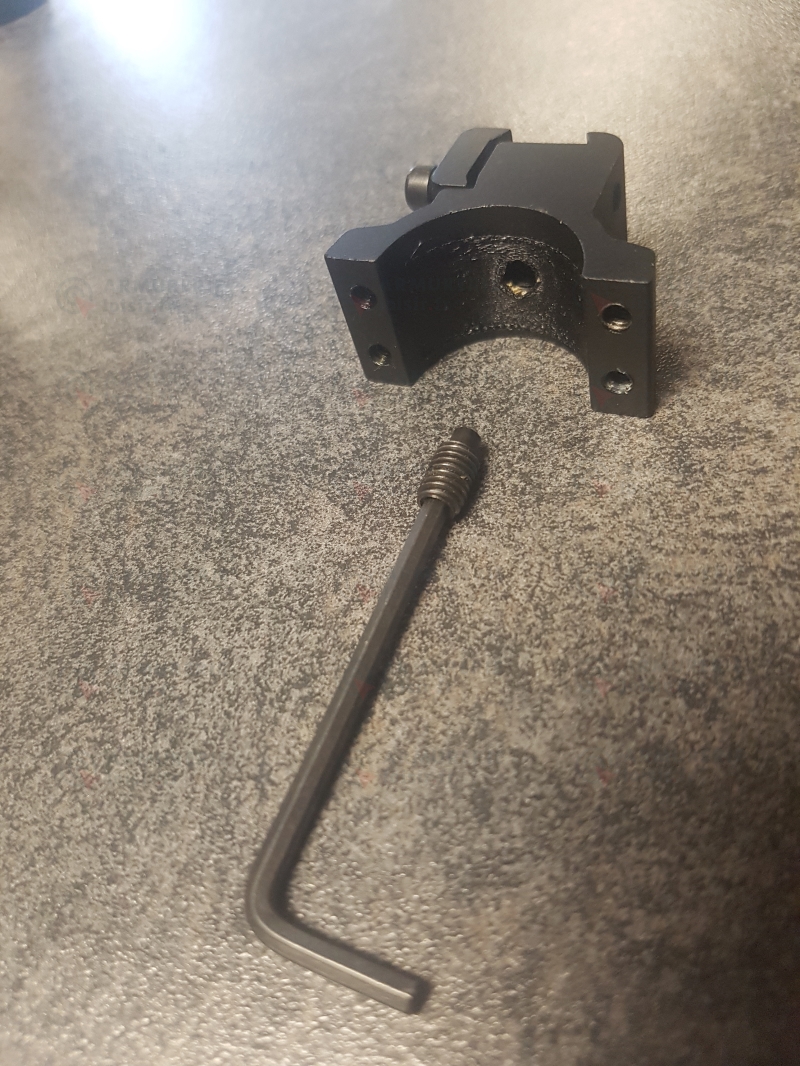

Etape 4: Désserez la vis de butée (si votre modèle en possède une)

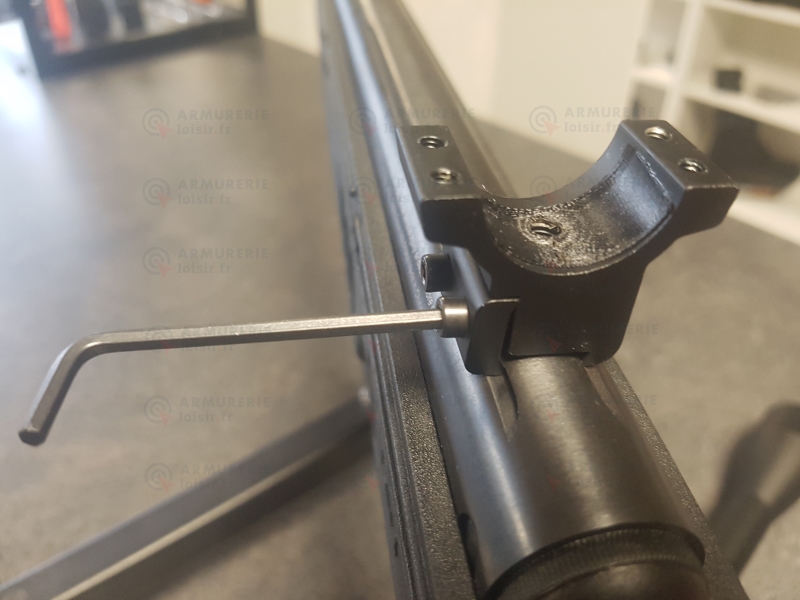

Etape 5: Positionnez l'anneau de montage arrière

Pour les modèles avec vis de butée :

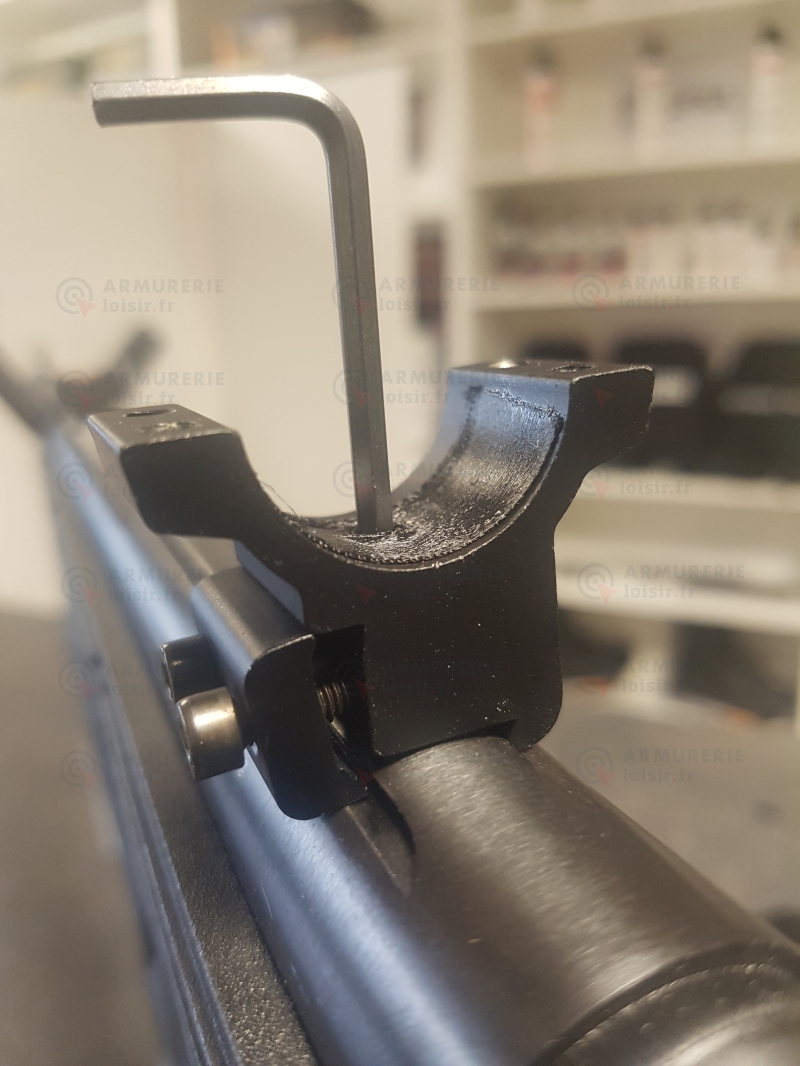

Sans remettre la vis que vous venez de dévisser, servez vous de la clé allen pour positionner l'anneau arrière sur l'encoche du canon.

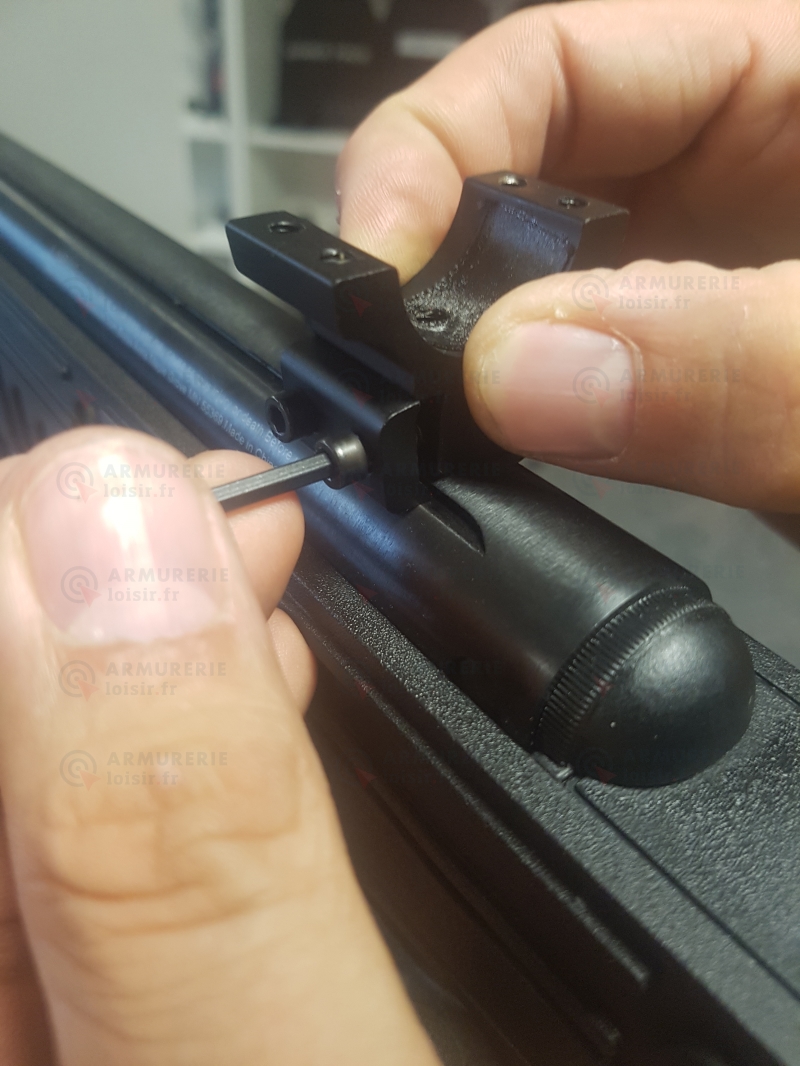

Etape 6: Revissez légèrement une première fois l'anneau

Maintenez manuellement l'anneau afin qu'il ne bouge pas, et serrez légèrement les machoires afin que l'anneau ne puisse plus sortir mais en laissant un léger jeux.

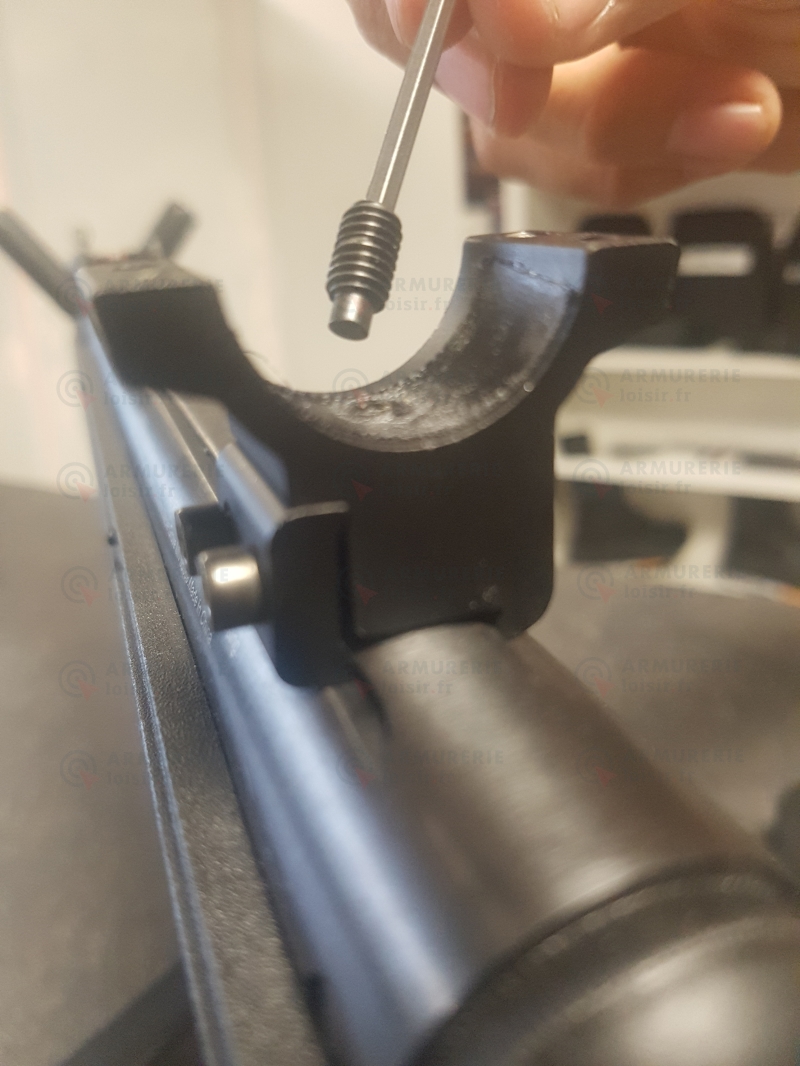

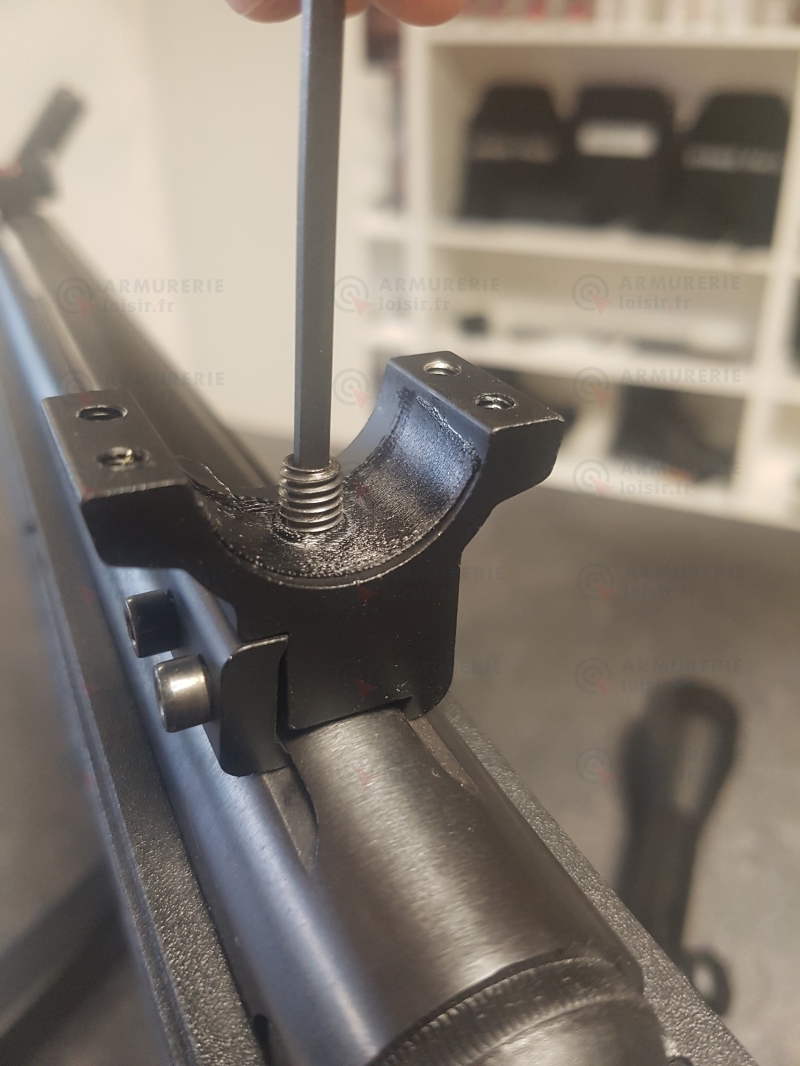

Etape 7: Replacez et vissez la vis de butée (si votre modèle en possède une)



Etape 8: Serrez les machoires sur le rail



Etape 9: Positionnez le second anneau avec la lunette comme repère



Etape 10: Replacez les parties hautes des anneaux de montage

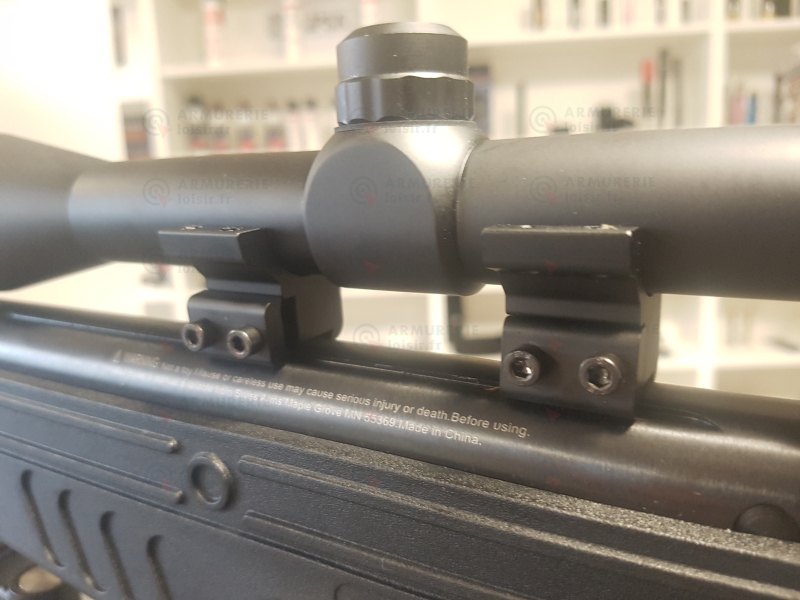

Etape 11: Revissez progressivement les parties hautes des anneaux en vissant en croix

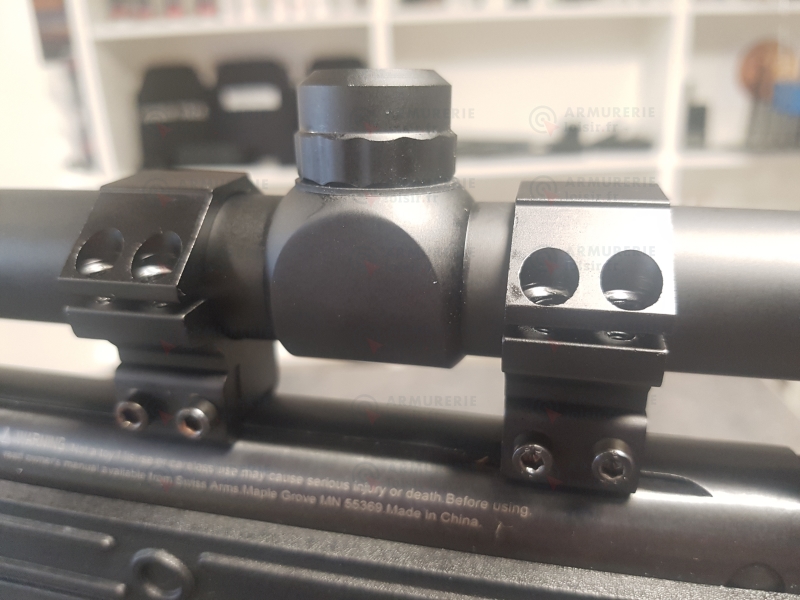

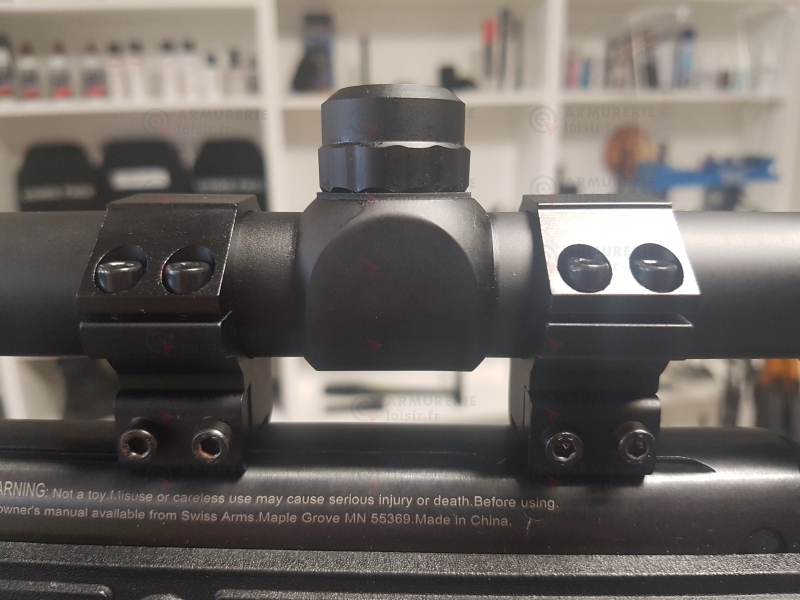

Etape 12: Serrez correctement la lunette, le montage est terminé!
